¿Qué son los soportes?

Seguramente si no habéis leído nunca sobre impresión 3D no sepáis de de que estoy hablando, pero voy a intentar explicar que son los soportes y para que sirven.

Son estructuras de material que permiten crear voladizos en las impresiones. Esto es como si fuesen andamios sobre los que construir las partes que están al aire.

¿Qué tipos de soportes hay?

Según el slicer que uses hay varios tipos, en Repetier por ejemplo hay líneas o bastones, los más fáciles de quitar son los de línea.

Pero para mí, los mejores son los de Simplify 3D, son muy fáciles de quitar y cumplen su función perfectamente.

A continuación os pongo un par de capturas para que veáis la diferencia:

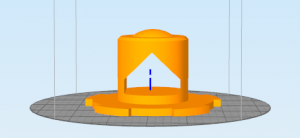

En esta primera captura veis que no hay soportes:

figura sin soportes

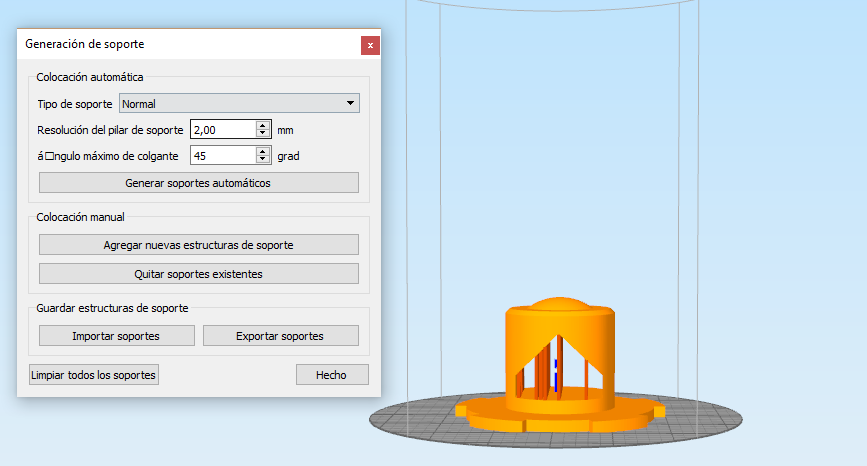

Y la misma con ellos añadidos y con la configuración utilizada por mí:

configuración soportes

Como veis en la segunda captura, sin la estructura de soporte no se podría imprimir correctamente el “tejado” de la pieza.

La resolución del pilar de soporte le pongo 2 mm porque son fáciles de quitar y si se ponen resoluciones más altas es posible que no quepan algunos pilares.

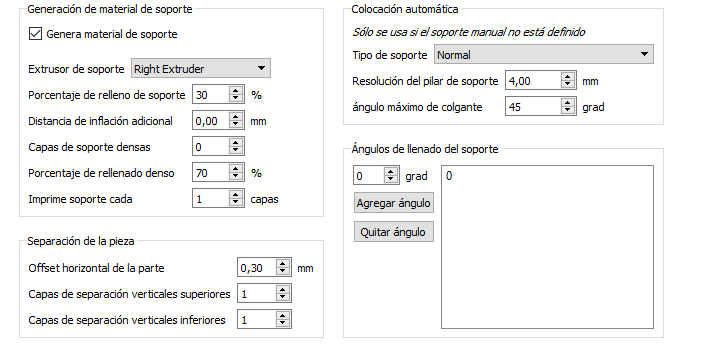

A continuación pongo otra captura con los ajustes de las estructuras de soporte en proceso de impresión:

configuracion Simplify 3D soportes

Los parámetros importante son:

  • el porcentaje de relleno de soporte, si lo ponen muy macizo puede ser muy difícil de quitar luego.
  • el offset horizontal de la parte, es decir, lo separado que estará de la pieza, si está muy pegado se puede hacer muy dificultosa su eliminación.
  • la separación vertical superior e inferior, para que se no se quede muy pegado a la base y al techo de la pieza.
¿Puedes poner algún ejemplo?

Lo mejor es mostrar con imágenes reales de lo que estoy hablando. Encontré este modelo y la verdad es que me pareció muy evocador.

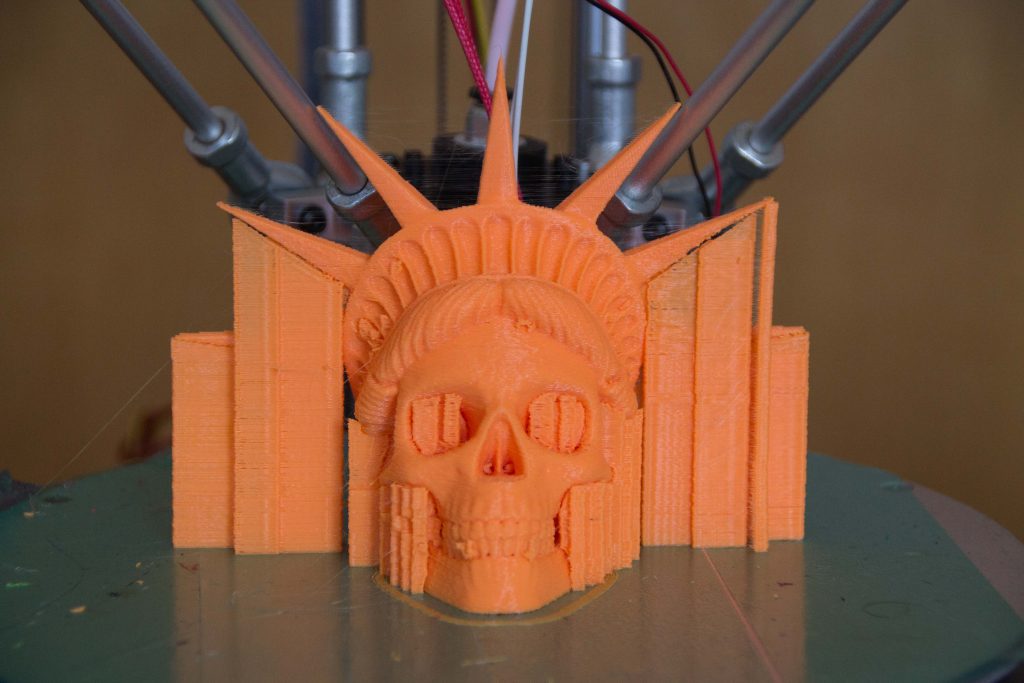

En esta primera imagen podéis ver el modelo impreso con los soportes aún presentes:

modelo con soportes

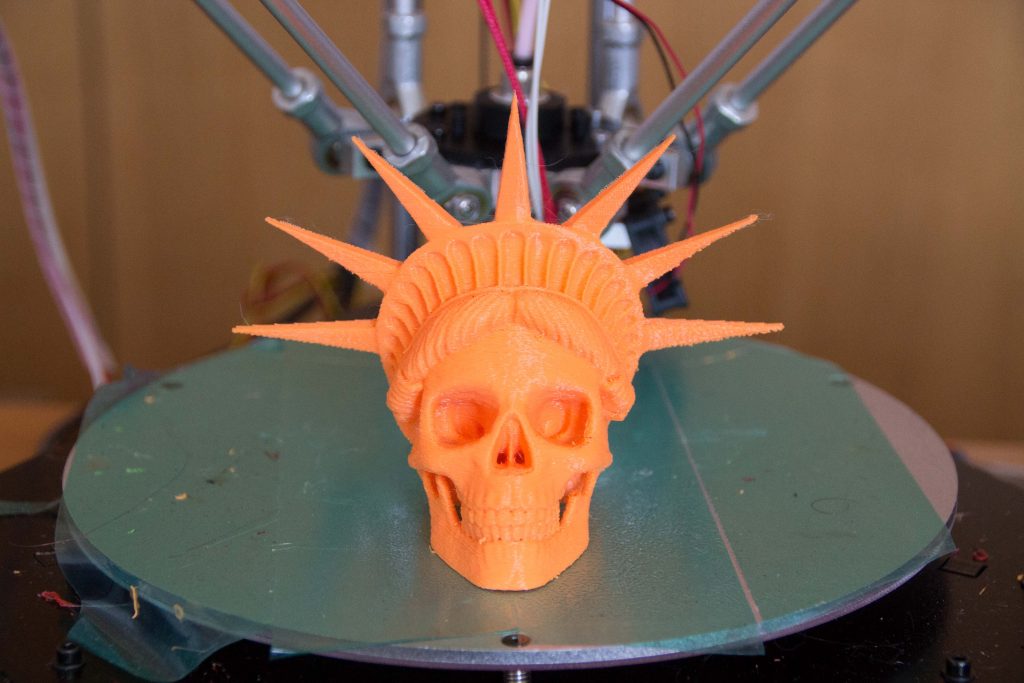

Y aquí la impresión con los soportes retirados:

modelo sin soportes

Como podéis observar las puntas no habrían podido imprimirse sin las estructuras de soporte. Además mirad que los soportes se han retirado y prácticamente no se nota de su existencia anterior.
