Mejoras de la Anet E-10 (Finales de carrera y tensores)

Comment

Anet E-10 Impresión 3D Impresora 3D Mejoras
Mejoras - Tensor correa eje X

Tras el primer post sobre mejoras de la Anet E-10, aquí viene el segundo.

Este en este post nos vamos a centrar en mejoras para las partes relacionadas con los ejes. En concreto con los finales de carrera y los tensores de las correas.

Mejoras para los finales de carrera

 Final de carrera ajustable para el eje Z

Esta mejora nos permite ajustar fácilmente el final de carrera para el eje Z, lo cuál nos facilita ajustar la altura de la cama caliente en caso de querer imprimir sobre algo que esté encima suyo.

El diseño lo he sacado de aquí y está impreso en ABS. Se necesita un tornillo M3 x 25 para ajustar el final de carrera.

Mejoras -Final carrera eje Z

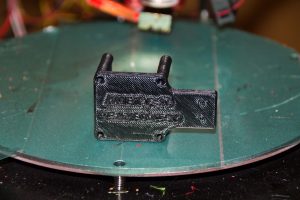

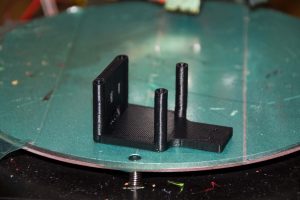

Final de carrera para el eje X

Según parece el final de carrera del eje X de fábrica no está situado donde debería, y esta mejora lo soluciona. Mete 10mm hacia la cama caliente el final de carrera, evitando que el extrusor salga de los límites.

El STL lo he conseguido en este enlace y también lo he impreso en ABS.

Mejoras - Final Carrera Eje X Mejoras - Final Carrera Eje X

Mejoras para los tensores de las correas

Tensor de correa para el eje X

Esta mejora permite ajustar fácilmente la tensión de la correa que hace que se mueva el carro en el eje X.

El diseño lo he obtenido aquí y lo he impreso en parte en PLA y en ABS.

Mejoras - Tensor correa eje X

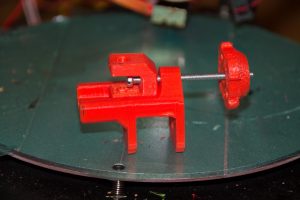

Tensor de correa para el eje Y

Con esta mejora, ocurre como con la anterior, mejora la tensión de la correa y por lo tanto la precisión del eje Y.

El diseño para el tensor lo he encontrado aquí y está impreso en PLA.

Mejoras - Tensor correa eje Y

Obviamente también le añadiré un relé para la cama caliente como hice con la Geetech.

Con esto finalizo este segundo post de mejoras de la ANET E-10.
