Mejoras de seguridad – Relé para la cama caliente

Comment

Geeetech G2S Impresora 3D Mejoras
Rele conectado

Hoy os voy a enseñar una nueva mejora que le he hecho a la impresora G2S, ponerle un relé para la cama caliente.

¿Qué es un relé?

Os voy a poner la definición de la wikipedia:

“Dispositivo electromagnético que, estimulado por una corriente eléctrica muy débil, abre o cierra un circuito en el cual se disipa una potencia mayor que en el circuito estimulador.”

¿Por qué es necesario un relé para la cama caliente?

El problema es que la cama caliente necesita mucha intensidad de corriente para calentarse, por lo que la electrónica de la placa madre de la impresora se puede calentar mucho, e incluso provocar un fuego.

Con el relé lo que hacemos es quitarle ese exceso de intensidad a la electrónica y pasarlo a través del relé. Además así conseguimos que la cama caliente se caliente más rápido.

La idea la conseguí de “The Maker 3DP”, cuyo canal de YouTube podéis ver aquí.

¿Dónde lo has conseguido?

Lo he comprado a través de internet, en una tienda de Granada.

En 24 horas los tenía en casa y compré 4 relés y con los gastos de envío me costó 24 €.

Aquí os paso el enlace directo al relé.

Muy bien, ¿y cómo se conecta?

En el enlace que os he pasado viene como conectar el relé, pero de todas maneras os los explico a continuación:

En el propio relé vienen numeradas las patillas, aunque casi no se ve.

  • El conector 30 -> Va conectado al positivo de la cama caliente
  • Luego el conector 87 -> Conectado a positivo de 12 V de la fuente de alimentación (no lo metáis al de 220 V)
  • Conector 85 -> Conectado al negativo de la placa madre que iba antes al negativo de la cama caliente.
  • Conector 86 -> Conectado al positivo de la placa madre que iba antes al negativo de la cama caliente.
  • El negativo de la placa caliente, a un negativo de la fuente de alimentación de 12 V.

Importante: Comprobar el voltaje con un polímetro.



¿Tienes alguna foto de como ha quedado?

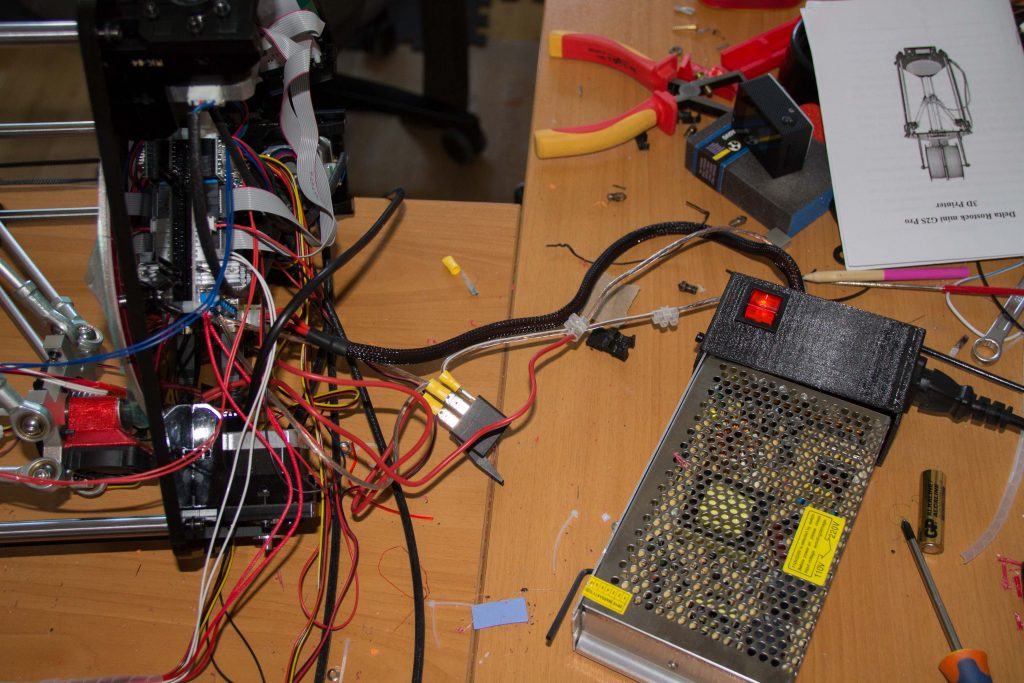

Por supuesto, aquí tenéis el resultado final.

Conexionado final relé
