Cambios en el eje Y – Nueva H ,cama caliente de silicona y guías lineales


Hoy os traigo varias mejoras para la Anet E-10,sobre todo he hecho cambios en el eje Y. Le he cambiado la H, que es el soporte que sobre el que descansa la cama caliente, he cambiado la cama caliente por una de silicona de 220 V y además he cambiado las varillas por guías lineales.

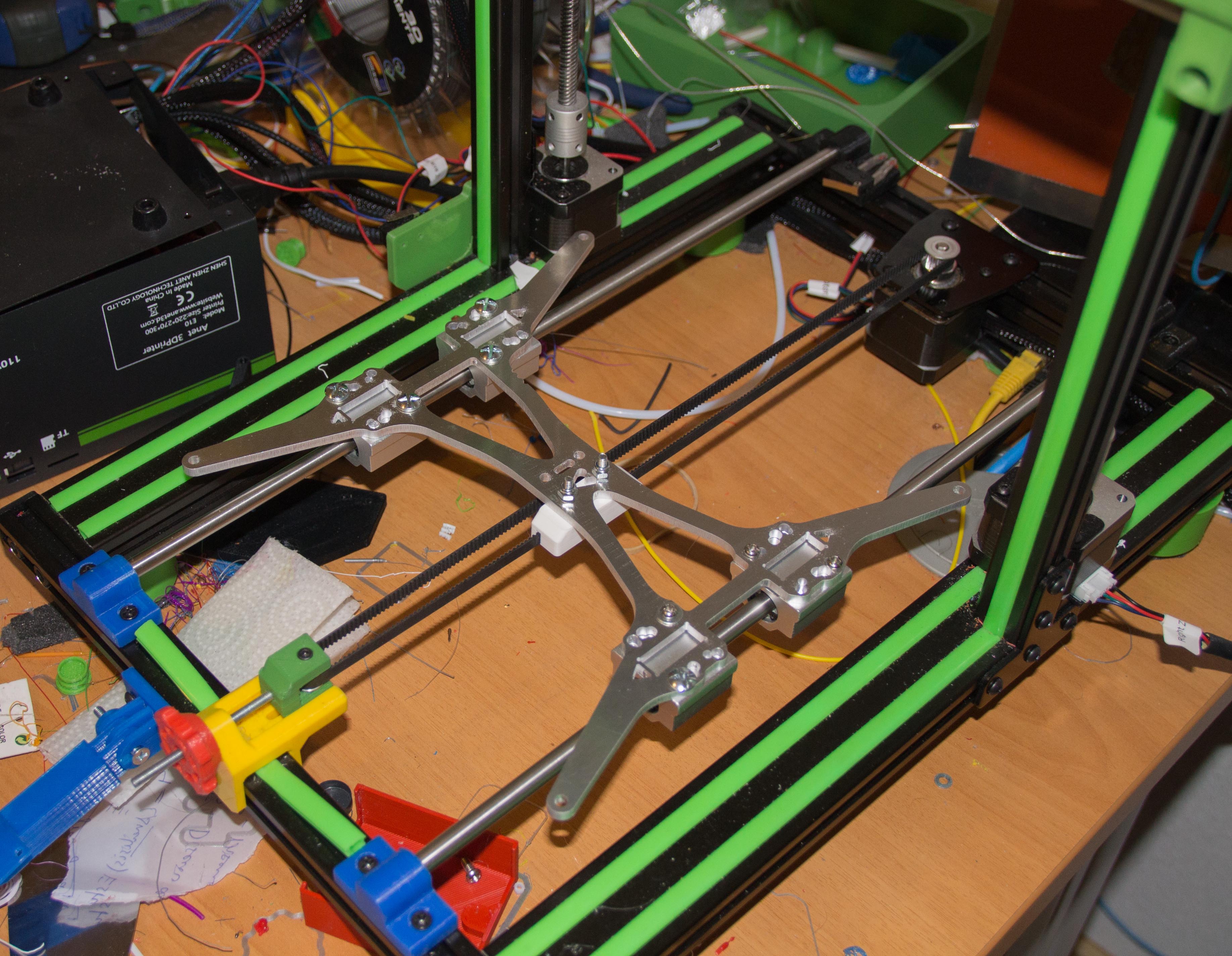

Nueva H

La H es una pieza fundamental en el eje Y de una impresora cartesiana, porque es la pieza que soporta la cama caliente.

Ya es la segunda vez que cambio esa pieza, la de serie era de juguete y se doblaba con mirarla.

La siguiente era muy robusta, pero muy pesada, casi 500 gramos de H, y el aumento de peso significa aumento de inercia y ghosting.

La nueva H pesa poco más de 100 gramos, lo cual es una reducción bastante grande.

Cama de silicona

Este cambio también es muy importante, puesto que es una mejora brutal a la hora de calentar la cama caliente.

La cama caliente va a 220V, por lo que no tarda en calentarse prácticamente nada, se pone a 60 grados en apenas un minuto.

Para conectar la cama caliente de 220V necesitáis un relé de estado sólido. El relé lo que hace es abrir o cerrar el circuito que caliente la cama caliente, según las órdenes que le da la electrónica de la impresora.

Las conexiones del relé a la electrónica se realizan en los conectores donde conectaríais directamente una cama caliente de 12V.

Hay que realizar las conexiones que podéis ver en la siguiente imagen obtenida de aquí:

Además yo le he puesto doble seguridad física:

  • El cable que va a la pared lleva un interruptor, por lo que puedo cortar la electricidad cuando quiera.
  • En el cable rojo del esquema anterior, he puesto un fusible térmico, y si la cama pasa de 133 grados, se funde y abre el circuito. Advertencia importante: Usad clemas cerámicas porque las de plástico a 70 grados se funden.

Renovación total del eje Y: Guías lineales

Este cambio ha sido fundamental para eliminar completamente el ghosting.

Para hacer este cambio he comprado un par de perfiles 2020 aquí y las guías lineales IGUS de 12mm. Tanto el perfil como las guías son de 400 mm de longitud. Además en cada guía van montados dos patines.

El proceso de montaje es el siguiente:

  1. Hay que unir la guía al perfil, para ello se usan T-NUT, tornillos M3 de 8 mm de longitud y esta pieza diseñada por Félix del grupo de Telegram de la E-10
  2. A continuación montar los patines en las guías, como estos son regulables, dejarlos muy sueltos.
  3. Después montar los raíles en en la impresora, dejando entre los perfiles que llevan los raíles y los originales de la impresora 20 mm. Para este ajuste lo mejor es quitar las patas de la impresora y hacerlo sobre una mesa recta.
  4. Una vez comprobado todo, apretar bien los patines para que no haya holguras.

Además de todo eso, he modificado el tensor del eje Y para montar una polea dentada de 20 dientes con agujero de 3mm.

El fichero del tensor modificado lo podéis descargar de aquí.
