Cambio de electrónica en la Anet E-10

6 Replies

Anet E-10 Impresora 3D Mejoras
GT2560 montada en Anet

Tras comprobar que la electrónica de que viene con la Anet no es muy buena, me decidí a usar una placa GT 2560 que tenía de repuesto para sustituir la placa de serie.

¿Por qué cambiar la electrónica?

Como podéis ver en la siguiente foto, la placa de Anet solo trae un potenciométro para controlar los drivers de los steppers.

Electrónica Anet 1.5

Esto provoca que, por ejemplo, no se pueda regular el amperaje para el motor del extrusor, lo cuál puede provocar pérdida de pasos.

Además, la Anet no trae ninguna protección de la electrónica, mientras que la GT2560 viene con unos pequeños mosfet para los dos extrusores y la cama caliente. Esto aporta un poco más de seguridad a la hora de operar la impresora.

Además de traer fusibles para proteger de sobretensiones. Todo esto lo podéis ver el la siguiente foto.

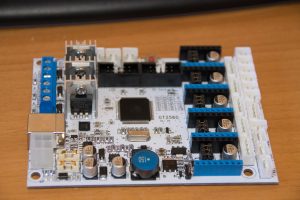

Electrónica GT2560 Rev A+

¿Que más has necesitado para hacer este cambio?

Drivers

La placa GT2560 no viene con los drivers integrados, por lo que nos necesarios los drivers.

En este caso he montado unos DRV8825, y la verdad es que van como la seda. La impresora casi no hace ruidos mecánicos, simplemente se oyen los ventiladores.

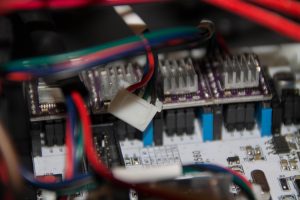

Driver DRV8825

Pantalla

Otro cambio que tuve que hacer fue la pantalla, porque la Anet trae la SD integrada en la placa base y no en la pantalla.

Para ello compré esta pantalla en amazon. Esta pantalla viene con el lector de SD integrado, por lo que ya me permite imprimir desde SD.

Cuidado a la hora de montar las fajas, porque vienen montadas al revés.

Hay que cortar los topes de los conectores que van a la pantalla, para que funcione correctamente.

Conectores de cable

Ya que los conectores de las placas son distintos, 2 pines en la GT2560 y 3 pines en la Anet, compré estos alargadores para Arduino, que me han permitido hacer la conexiones fácilmente.

También compré este cable para usarlo para conectar la placa a la fuente de alimentación.

¿Y el firmware?

Esto lo comentaré en otro post posterior, ya que tiene bastante miga, pero adelantaros que he puesto la última versión de Marlin.


6 comments

  1. Ander

    Feliz año, una cosa que me ha surgido, estaba imprimiendo y de repente comenzó a salir humo de la impresora y la apagué rápidamente. Al volver a encenderla y ponerla a imprimir la temperatura de la cama no para de subir aunque la limite. Sabes a qué puede ser debido y si es así, crees que tiene arreglo?
    Muchas gracias y un saludo.

    PD: aconsejas cambiar la placa electrónica de la impresora??

    1. Mr. Appz Post author

      Hola Ander,

      La electrónica de la Ante no tiene casi seguridad, por lo que es relativamente fácil que se me queme.
      Yo en tu lugar, lo que haría seguro es poner un MOSFET o un relé para la cama caliente, y si quieres y puedes planteate cambiar la electrónica de la placa, pero puede salirte en torno a unos 50 o 60 €

      Un saludo

      1. Nacho

        Hola Mr. Appz
        No me ha quedado muy claro como has configurado los dos motores Z en la placa y en el código del Marlin. Porque supongo que el motor secundario Z lo has conectado a la Salida E1 o has conectado los dos con un cable en Y a la salida del motor Z??? He leído que se puede configurar el segundo motor conectándolo a la salida E1 pero por mas que leo tu manual no lo encuentro. Gracias por tu manual que me ha servido de ayuda.
        saludos

        1. Mr. Appz Post author

          Hola Nacho, la GT2560 tiene dos tomas para el eje Z, por lo que no he tenido que configurar nada en especial ni hacer doble conexionado de los motores a un solo conector.

          Me alegro haberte servido de ayuda 🙂

  2. Ernesto Peralta

    Hola buenas noches tengo la ANET E12 y me gustaria cambiarle la placa por una MKS que tengo, me va a servir la configuracion que exponeS!
