Nueva impresora en construcción – Voron 2.1

Comment

Voron

Antes de nada, desearos a todos una feliz Navidad. Hoy empiezo una serie de artículos sobre una nueva impresora que estoy construyendo, la Voron 2.1.

Características de la Voron 2.1

  • Es una impresora Core XY con la cama fija, esto me gusta porque una de las cosas que menos me gustan de las cartesianas es el movimiento de la cama.
  • Los perfiles que usa son 2020, esto implica un menor coste de la perfilería.
  • Tiene 4 motores para el eje Z independientes, lo cuál asegura un ajuste muy preciso.
  • Es una impresora cerrada y con filtrado del aire interior, por lo cuál se puede usar ABS sin problemas.
  • Tiene unas dimensiones relativamente reducidas (un cubo de unos 50 cm) para una cama bastante grande de 350×350
  • Usa guías lineales y correas, por lo que se acabaron las varillas y los husillos.

Materiales necesarios para la construcción de la Voron

En la página de la propia impresora existe un configurador según el tamaño que queráis para la impresora, a continuación os pongo unos cuantos pantallazos:

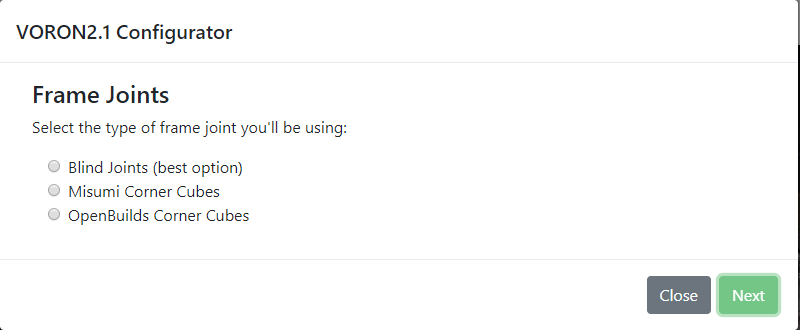

Elegir como unir la estructura

Estructura Voron

En este caso yo he elegido la opción de Openbuilds, ya que no podía comprar los perfiles mecanizados en misumi, porque solo venden a empresas.

Elegir tamaño de la cama

Cama Caliente Voron

Yo elegí el tamaño de 350mm, ya que la quiero dedicar a hacer cascos de una sola pieza.

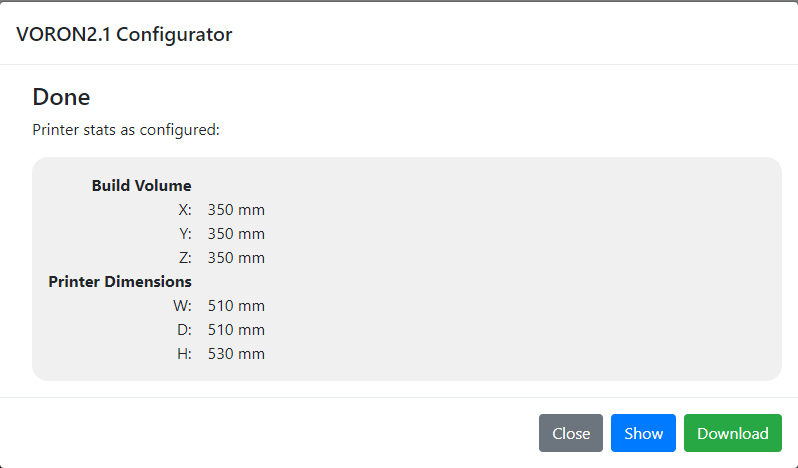

Por último, ver el resultado y bajar el BOM

El BOM (Bill Of Materials) os lo podéis descargar en un fichero csv, en otra entrada os pondré detalladamente dónde he comprado cada cosa.

Partes impresas de la Voron

Como buena impresora, hay una gran cantidad de piezas a imprimir. En la comunidad indican que las piezas de dentro de la cámara deben estar hechas en ABS.

La verdad yo he preferido hacerlas en PLA Ingeo 870, puesto que el comportamiento es similar al ABS (no igual, pero si parecido) y no es tóxico al imprimirlo.

El enlace a las piezas que debéis imprimir lo tenéis en el siguiente enlace.

Manual de montaje

Otra cosa fundamental, es el manual de montaje. Viene perfectamente explicado como montar vuestra Voron paso a paso y lo podéis encontrar aquí.

Comunidad

Esta impresora gracias a su buen diseño y características está teniendo una gran comunidad detrás, lo cuál es un factor bastante importante, aquí os dejo algunos enlaces:
