Otra mejora la para la Anet E10 – Patas regulables

Comment

Anet E-10 Mejoras

Hoy os traigo un nuevo diseño que he realizado para ponerle unas patas regulables a nuestra Anet.

¿Por qué unas patas regulables?

No sé si será vuestro caso, pero en el mío la impresora cojeaba bastante y hasta ahora la tenía que calzar con cualquier cosa que tenía a mando. Por eso he decidido diseñar una pieza para poder montar unas patas regulables.

¿Qué necesito?

Esta mejora, es una mejora low cost, sólo necesitas lo siguiente:

  • El fichero STL, lo he colgado en Thingiverse
  • Un kit de silent block para aire acondicionado modelo SG-40, que cuesta unos 2,5 € en el Leroy Merlin
  • 4 tuercas M8, además de las 4 que vienen en el kit
  • 16 tornillos M4 de 10 mm de longitud, con cabeza cilíndrica.
  • 16 Tnuts M4 para perfiles de 20.

¿Cómo instalarla?

Lo primero es meter las tuercas M8 que van tanto en el interior como en el exterior de la pieza.

A continuación anclar la pieza al perfil interior, con los tornillos M4 y las tnut.

Por último, introducir el pie por la tuerca exterior, e ir roscando hasta llegar a la tuerca interior y al perfil. He dejado espacio suficiente para poder ajustar más de un cm en altura cada capa.

Para ajustar la altura de las patas, simplemente girar la rueda en el sentido contrario al que habéis usado para apretarla.

Además el sistema es bastante estable gracias a la doble tuerca (interior y exterior) y al grosor del vástago.

¿Cómo queda?

La impresora queda un poco más alta, por lo que es más sencillo limpiar por debajo todos los restos de filamento que puedan caer. Además es bastante más estable al poder separar las patas más de las que vienen de serie. Por último, casi no se transmiten vibraciones a la mesa donde la tengáis ubicada.

Si queréis que haya menos vibración todavía podéis poner un trozo de alfombrilla del decathlon.

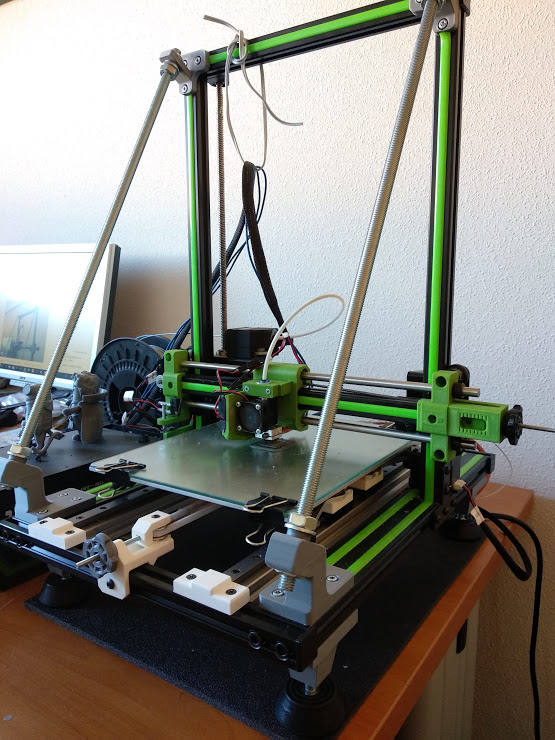

Aquí podéis ver una foto del resultado final.
